圖解RFID的工作原理（圖）
2019-06-23 22:15:55
583

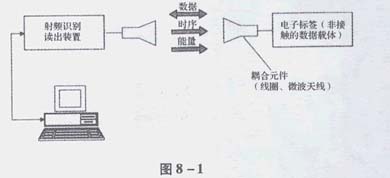

射頻識別系統的基本模型如圖8—1所示。其中，電子標簽又稱為射頻標簽、應答器、數據載體；閱讀器又稱為讀出裝置，掃描器、通訊器、讀寫器(取決于電子標簽是否可以無線改寫數據)。電子標簽與閱讀器之間通過耦合元件實現射頻信號的空間(無接觸)耦合、在耦合通道內，根據時序關系，實現能量的傳遞、數據的交換。 發生在閱讀器和電子標簽之間的射頻信號的耦合類型有兩種。 (1)電感耦合。變壓器模型，通過空間高頻交變磁場實現耦合，依據的是電磁感應定律，如圖所示。
電磁反向散射耦合方式一般適合于高頻、微波工作的遠距離射頻識別系統。典型的工作頻率有：433MHz，915MHz，2．45GHz，5．8GHz。識別作用距離大于1m，典型作用距離為3—l0m。 |
